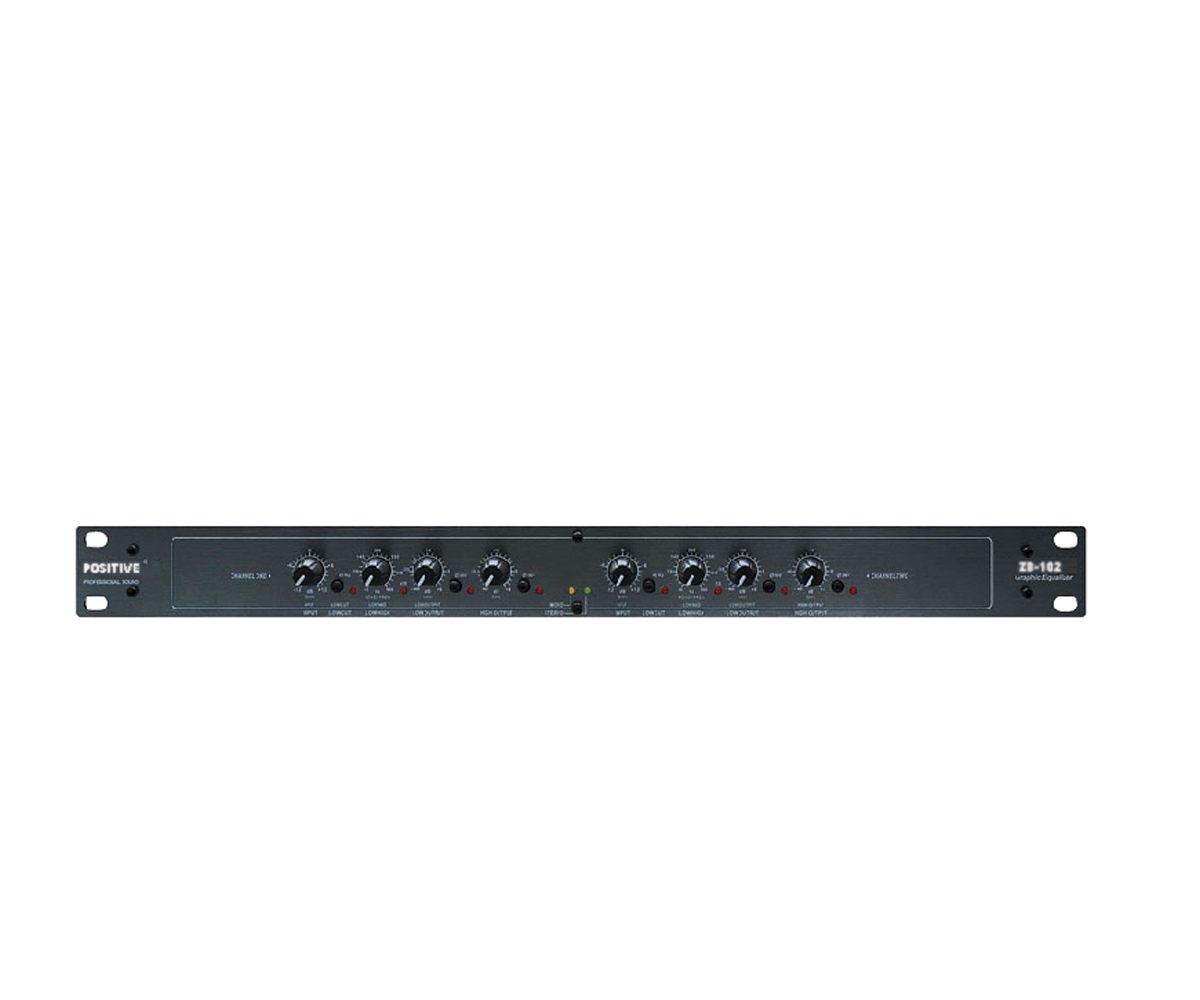

前面板：低频切除：有源40Hz Butterworth，12dB/oct高通滤波器，每通道一个开关；
相位反转：反转输出信号相位，每个输出一个开关；
后面板：x1/x10：将前面板所标的低频-中频（单声道：低频/低中频）分频范围乘因子1或10，每通道一个开关；
模式：选择立体声二分频或单声道三分频工作方式；
在单声道方式下，所有控制LED显示灯不起作用；
低频合成信号：选择正常（立体声）或单声道左右合成信号输出，并且Ch 2的低频输出的相位反转LED 不起作用，它表明在该工作方式下此输出不工作；
显示：立体声工作方式；
绿色LED单声道工作方式：黄色LED低频切除：每个通道均带一个红色LEDx10：每个通道均带一个绿色LED相位反转：每个输出（每通道2个）均带一个红色LED电源：
工作电压：可开关转换：100-120 VAC50/60Hz或200-240VAC 50/60Hz；
功率消耗：20W；
主电源插座：IEC插座物理特性；
尺寸：1.75寸高x19寸宽x6.9寸厚（4.4cmx48.3cmx17.5cm）；
净重：3.7 lbs(1.7kg)；
输入密码后显示
获取基本参数
| 接口 | 1/4寸TRS |
| 类型 | 电子平衡/不平衡，带RF滤波器 |
| 阻抗 | 平衡＞50k欧姆，不平衡＞25k欧姆 |
| 最大输入电平 | ＞+24dBu平衡或不平衡共模抑制比 |
| CMRR | ＞40dB，典型值＞50dB，1kHz输出 |
| 接口 | 1/4寸TRS类型：阻抗平衡/不平衡，带RF滤波器 |
| 阻抗 | 平衡200欧姆，不平衡100欧姆 |
| 最大输出电平 | 接2k欧姆以上负载，＞+21dBu平衡或不平衡 |
| 工作性能 | 带宽：20Hz-20kHz，+0/-0.5dB |
| 频响 | ＜3Hz-90kHz，+0/-3dB |
| 信噪比 | 参考值：+4dBu，22kHz测量带宽立体声模式 单声道模式低频输出：＞94dB ＞94dB |
| 中频输出 | ＞93dB |
| 高频输出 | ＞92dB ＞92dB |
| 动态范围 | ＞114dB，未加权，任何输出失真+ |
| 噪声 | ＜0.004%+4dBu，1kHz＜0.04%+20dBu，1kHz |
| 通道间串扰 | ＜-80dB，20Hz-20kHz |
| 分频频率 | 立体声方式：中频/高频：45-960Hz或450-9.6kHz(x10设定) |
| 单声道方式 | 低频/中频：45-960Hz或450-9.6kHz(x10设定) |
| 中频/高频 | 45-960Hz或450-9.6kHz(x10设定) |
| 滤波器类型 | linkwitz-Riley 24dB/oct，静态可变 |
